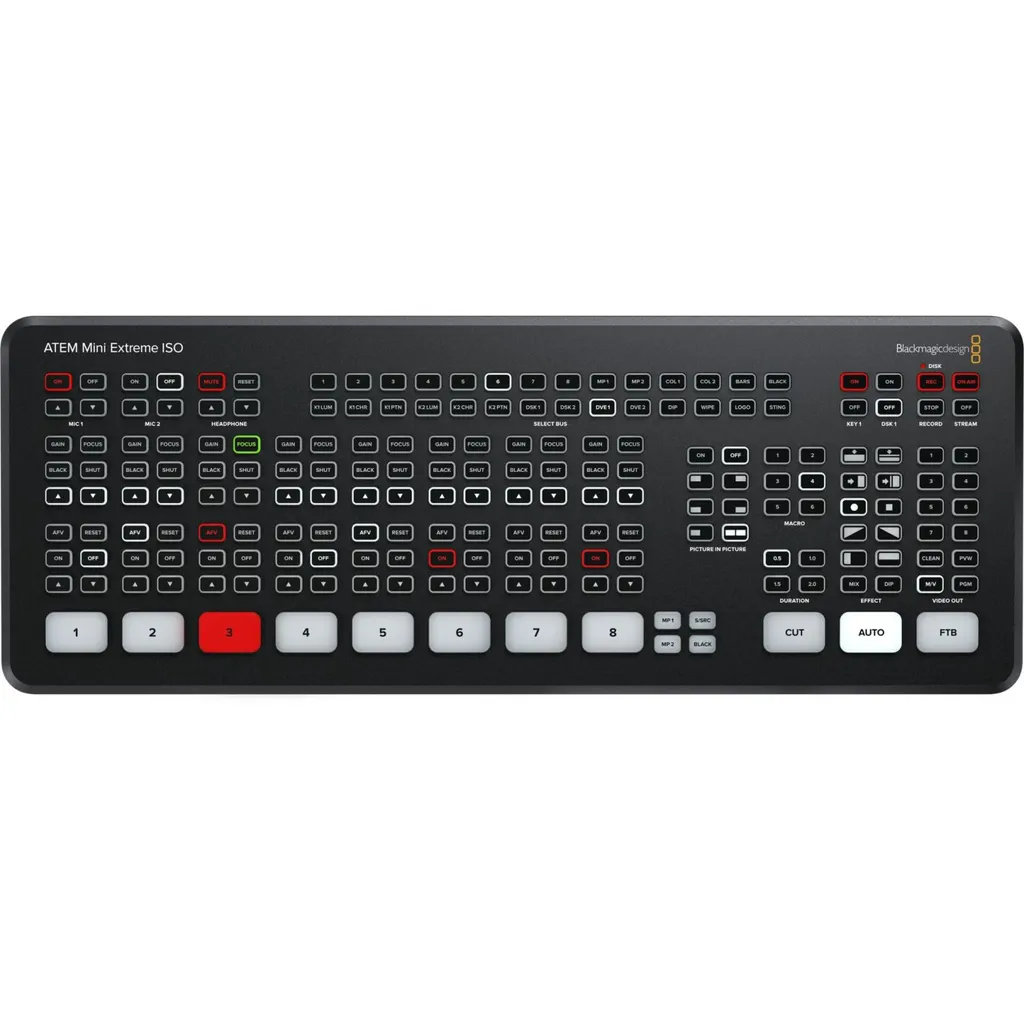

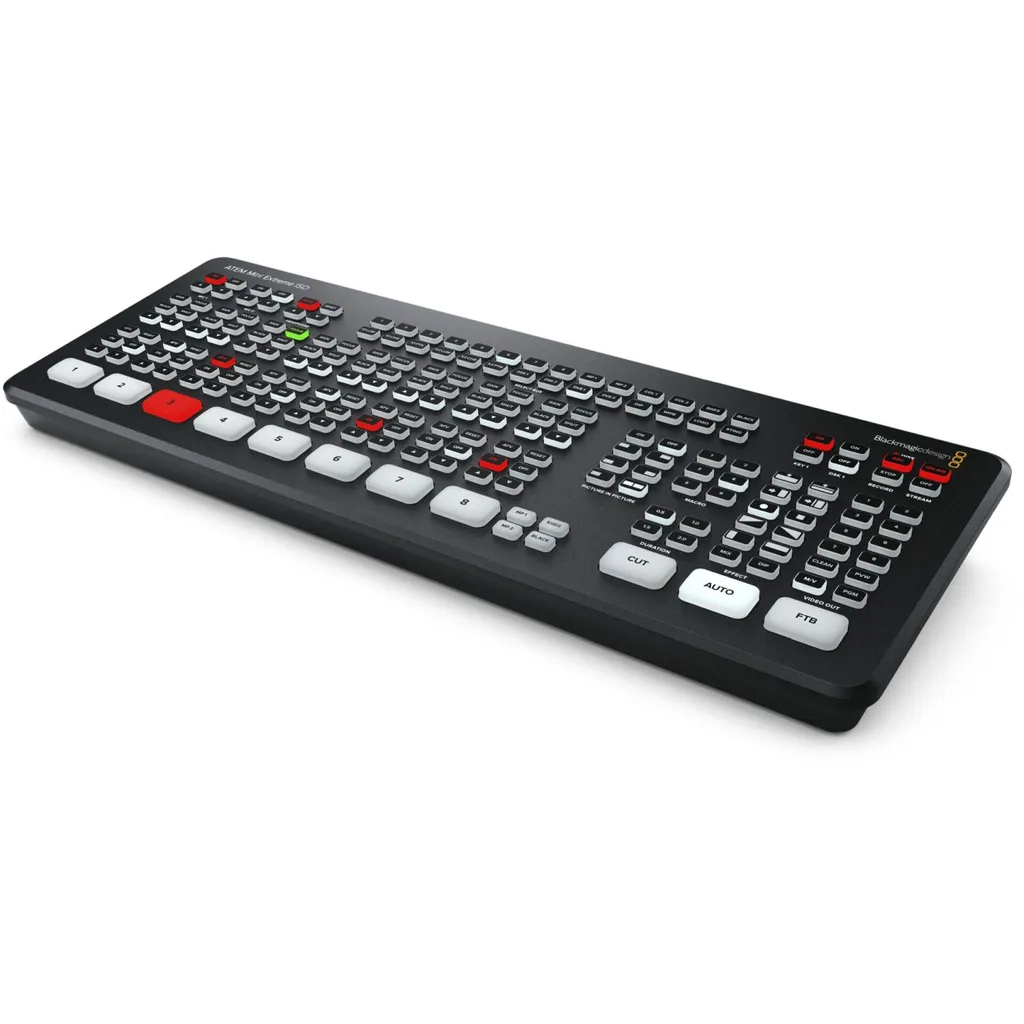

Blackmagic Design ATEM Mini Extreme ISO

Der ATEM Mini Extreme ISO von Blackmagic Design ist ein hoch entwickelter Mischer für echte Profis. Sie profitieren von allen Features des ATEM Mini Pro sowie zusätzlichen 8 HDMI-Eingängen, 2 separaten HDMI-Ausgängen, 2 USB-Ports und einer Kopfhörerbuchse. Außerdem verfügt dieses Modell über 4 Chromakeyer, 6 DVE für Bild-im-Bild-Darstellungen, 2 Mediaplayer und einen Multiviewer mit bis zu 16 Ansichten.

Zusätzlich kann der ATEM Mini Extreme ISO neun separate H.264-Videostreams in Echtzeit aufzeichnen. Neben dem Programmvideo können Sie außerdem acht Clean-Feeds erfassen. Es wird überdies eine DaVinci-Resolve-Projektdatei gespeichert, anhand derer Sie ein Projekt wiederherstellen und nachträglich bearbeiten können.

Anschlüsse:

• Videoeingänge insgesamt: 8
• Videoausgänge insgesamt: 2
• Aux-Ausgänge insgesamt: 2
• Audioeingänge insgesamt: 2x 3,5mm-Stereo-Miniklinken
• Audioausgänge insgesamt: 1x 3,5mm-Stereo-Miniklinke
• Timecode-Anschlüsse: keine
• HDMI-Videoeingänge: 8 HDMI Typ A, 10-Bit-HD, umschaltbar. 2 eingebettete Audiokanäle
• Videoeingänge mit Resync: an allen 8 HDMI-Eingängen
• Frameraten- und Formatwandler: an allen 8 HDMI-Eingängen
• HDMI-Programmausgänge: 2
• Ethernet: Ethernet unterstützt 10/100/1000BaseT für Livestreaming, Softwaresteuerung, Softwareupdates und um ein Bedienpult direkt oder über eine Netzwerkverbindung anzuschließen
• Computerschnittstelle: 2 USB-Port Typ C 3.1 der Generation 1 für Aufzeichnung auf externe Festplatten sowie für Webcam-Ausgabe, Softwaresteuerung, Softwareupdates und zum Anschließen eines Bedienpults

Normen:

• HD-Videoeingabenormen:
  • 720p/50, 720p/59,94, 720p/60
  • 1080p/23,98, 1080p/24, 1080p/25, 1080p/29,97, 1080p/30, 1080p/50, 1080p/59,94, 1080p/60
  • 1080p/50, 1080p/59,94, 1080p/60
• HD-Videoausgabenormen: 1080p/23,98, 1080p/24, 1080p/25, 1080p/29,97, 1080p/30, 1080p/50, 1080p/59,94, 1080p/60
• Videonormen für Streaming: 1080p/23,98, 1080p/24, 1080p/25, 1080p/29,97, 1080p/30, 1080p/50, 1080p/59,94, 1080p/60
• Videoabtastfrequenz: 4:2:2 YUV
• Farbgenauigkeit: 10 Bit
• Farbräume: Rec.709
• HDMI-Eingabeauflösung von Computern:
  • 1280 x 720p 50Hz, 59,94Hz und 60Hz
  • 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94 und 60Hz
  • 1920 x 1080i 50, 59,94Hz und 60Hz
• Farbraumkonvertierung: Hardwarebasiert in Echtzeit

Merkmale:

• Upstream-Keyer: 4
• Downstream-Keyer: 2
• Advanced Chroma Keyer: bis zu 4
• Linear/Luma-Keyer: bis zu 4
• Übergangskeyer: nur DVE
• Gesamtanzahl der Ebenen: 9
• Mustergeneratoren: 5
• Farbgeneratoren: 2
• DVE mit Umrandungen und Schattenwurf: 2
• Schnittstelle: Bildschirmauflösung von mindestens 1366 x 768

Audio:

• Audiomixer: 11 Eingaben x 2 Kanalmixer. Kanalweise Vorgabe für ein- oder ausgeschaltetes Audio-folgt-Video sowie separate Verstärkungssteuerung für jeden Kanal. Pegel- und Spitzenpegelmessung. Plus neue Fairlight Audiofunktionen: Kompressor, Gate, Limiter, parametrischer 6-Band-EQ. Hauptverstärkungsregler
• Analogeingabe: unsymmetrisches Stereo
• Verzögerung Analogeingabe: bis zu 8 Frames
• Eingangsimpedanz: 1,8 k
• Maximaler Eingabepegel: +6 dBV
• Strom für angeschlossene Mikrofone: an beiden 3,5mm-Miniklinken verfügbar
• Streaming: Der ATEM Mini Extreme unterstützt direktes Livestreamen per Ethernet über Real Time Messaging Protocol (RTMP) oder per USB-C über eine freigegebene mobile Internetverbindung

Aufzeichnung:

• Direktaufzeichnung von Video und Audio: Über den USB-C 3.1 Gen 1 Erweiterungsport kann direkt auf externe Datenträger aufgezeichnet werden
• Aufzeichnen von Video: 8 HDMI-ISO-Eingänge zum Aufzeichnen von H.264 MP4-Dateien in 70-Mbit/s-Qualität gemäß ATEM Videonorm mit AAC Audio.
• 1 Programmausgang zum Aufzeichnen einer H.264 MP4-Datei in der eingestellten Streamingqualität und gemäß ATEM Videonorm mit AAC-Audio
• Audioaufzeichnung: 10x 2 Kanäle für Audioeingaben, aufgezeichnet in separaten WAV-Dateien mit 24-Bit in 48 kHz. Einschließlich 2 analogen Audioeingängen mit 2 Kanälen und 8 HDMI-Eingängen mit 2 Kanälen für eingebetteten Ton
• Mischen: Programm-Mischung wird als DaVinci Resolve Projektdatei (.drp) aufgezeichnet
• Speicherträgerformat: unterstützt in den Dateisystemen ExFAT (Windows/Mac) oder HFS+ (Mac) formatierte Datenträger

Multi View Monitoring:

• Multi View Monitoring: konfigurierbar für 16, 13, 10, 7 oder 4 Ansichten, u. a. für Programm, Vorschau, 8 HDMI-Eingänge, SuperSource, Clean-Feed, Media Player, Streamingstatus, Aufzeichnungsstatus und Audiopegelmeter
• Multiview-Videonorm: HD
• Media Player:
• Media Player: 2
• Kanäle: Fill-and-Key für jeden Media Player
• Media Pool Kapazität für Standbilder: 20 mit Fill-and-Key
• Media Pool Standbildformate: PNG, TGA, BMP, GIF, JPEG und TIFF

Steuerung:

• Bedienpult bzw. -panel: Integriertes Bedienfeld. Software-Bedienpanel mit Kamerasteuerungsfunktion inbegriffen. Unterstützt optionales Hardware-Bedienpult
• Bedienpultanschluss: Ethernet unterstützt 10/100/1000BaseT. Der Ethernet-Port dient zur Direkt- oder Netzwerkverbindung eines Bedienpults mit dem Mischer. Der ATEM Mini Extreme unterstützt zudem die direkte Verbindung per USB-C. Softwareupdates via Ethernet oder USB-C
• Kompatibilität mit Bedienpulten: Inklusive ATEM Software Control. Kompatibel mit den Pulten ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel und ATEM 4 M/E Advanced Panel. Der ATEM Mini Extreme kann über das Blackmagic Videohub Setup Dienstprogramm für Hardware Panels konfiguriert werden, um die Signalverteilung an Ziele unter Einsatz der Steuerpanels Videohub Smart Control Pro und Videohub Master Control Pro zu ermöglichen
• Bediensoftware inbegriffen: inbegriffenes ATEM Software Control Panel für Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur oder höher und für Windows 10 ausschließlich in 64 Bit

Software:

• Softwareupdates: Über direktes Anschließen an Mac-OS-X- oder Windows-Computer per USB oder Ethernet. Inklusive ATEM Switcher Utility
• Konfiguration: Erfolgt über ATEM Software Control. Die IP-Adresse des ATEM Mischers wird jedoch mittels ATEM Switcher Utility über den USB-Anschluss am Gehäuse konfiguriert

Allgemeines:

• Stromversorgung: 1 externes 12-V-Netzteil
• Stromverbrauch: 36 Watt
• Maße: 370 x 136,6 x 39,6 mm
• Gewicht: 1,235 kg
• Betriebstemperatur: 5-40 °C
• Lagerungstemperatur: -10-60 °C
• Relative Luftfeuchtigkeit: 0-90 % nicht kondensierend

Lieferumfang:

• ATEM Mini Extreme ISO
• Externes 12V-DC-Netzteil mit passenden Steckeradaptern für alle Länder

Technische Daten

Typ: Live-Produktionsmischer
Info: Livestreamen per Ethernet
Material: Kunststoff
Farbe: schwarz
Breite (cm): 37
Höhe (cm): 3,96
Tiefe (cm): 13,66
Gewicht (g): 1235

HD-Typ:

Full HD

Video-Auflösung:

1920 x 1080 Pixel

Unterstützte Video-Modi:

1080p,720p

Maximale Framerate:

60 fps

Eingebauter Ethernet-Anschluss:

Ja

Ethernet LAN Datentransferraten:

10,1000,100 Mbit/s

Verkabelungstechnologie:

10/100/1000Base-T(X)

HDMI-In:

8

Anzahl der HDMI-Ausgänge:

2

Anzahl Ethernet-LAN-Anschlüsse (RJ-45):

1

Gleichstrom-Anschluss (DC):

Ja

Energiequelle:

AC

Produktfarbe:

Schwarz

LED-Anzeigen:

Ja

Ein-/Ausschalter:

Ja

Betriebstemperatur:

5 - 40 °C

Temperaturbereich bei Lagerung:

-10 - 60 °C

Breite:

370 mm

Tiefe:

136,6 mm

Höhe:

39,6 mm

Der ATEM Mini Extreme ISO umfasst alle Features des ATEM Mini Extreme und kann zusätzlich neun separate H.264-Videostreams in Echtzeit aufzeichnen. Neben dem Programmvideo können Sie außerdem acht Clean-Feeds erfassen. Es wird überdies eine DaVinci Resolve Projektdatei gespeichert, anhand derer Sie ein Projekt wiederherstellen und nachträglich bearbeiten können.
