Die Drucksteuerung ist geeignet für Ihre Hauswasserversorgung im Haus & Garten.
Sie steuert automatisch Tiefbrunnenpumpen, Kreiselpumpen, Tauchpumpen.
Die Pumpensteuerung wird zwischen Fördergerät (Pumpe) und Entnahmestelle montiert.
Zwischen der Pumpe und dem Druckschalter darf keine Entnahmestelle installiert werden
Diese elektronische Pumpensteuerung arbeitet vollautomatisch und dient zur Steuerung der Pumpe in Abhängigkeit von Öffnung bzw. Schließung der Wasserverbraucher. Die PS-01 von CHM GmbH sorgt für konstanten Druck, überwacht den Wasserdurchfluss und verhindert bei Wassermangel den Trockenlauf Ihrer Pumpe.
Technische Daten:
Schaltdruck: 1,5 bar
Für Pumpen bis maximal 1,1 kw Leistungsaufnahme

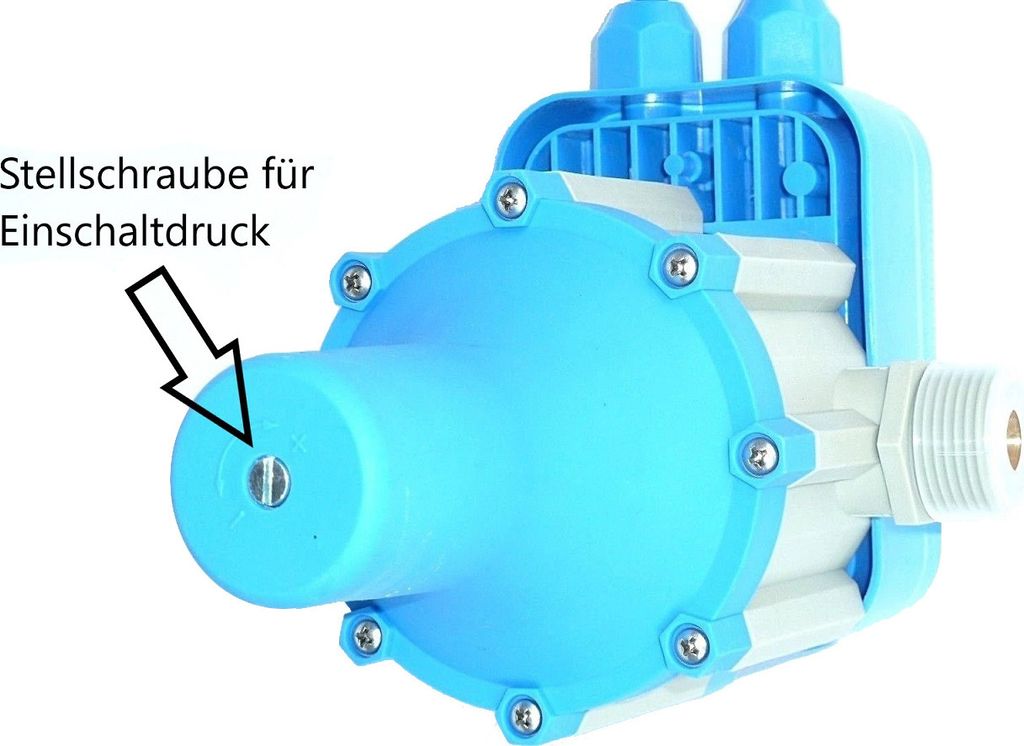

Druckeinstellung für Einschalt Druck (1,5 bar ist voreingestellt)
kann mittels Stellschraube von 1- 3,5 bar eingestellt werden
Betriebsdruck: max. 10 bar
Versorgungsspannung: 220 V -240 V / 50 Hz
Schutzklasse: IP 65
Stromaufnahme: max. 10 A
Betriebstemperatur: max. 60°C

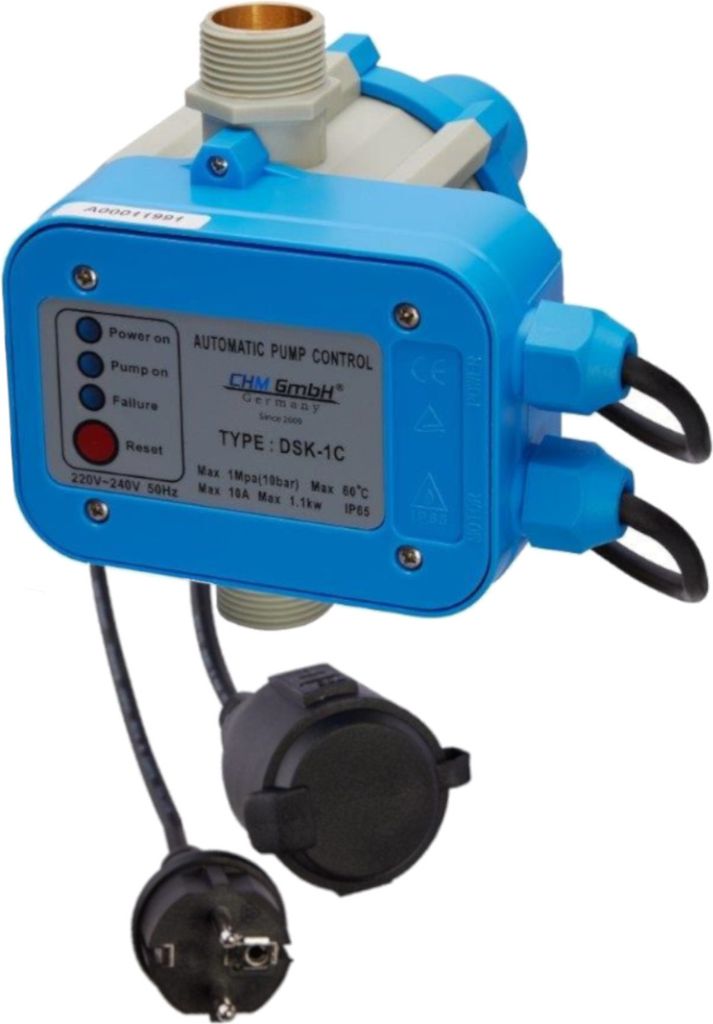

LED Betriebsanzeige:
Power on, Pump on, Failure, Restart
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm

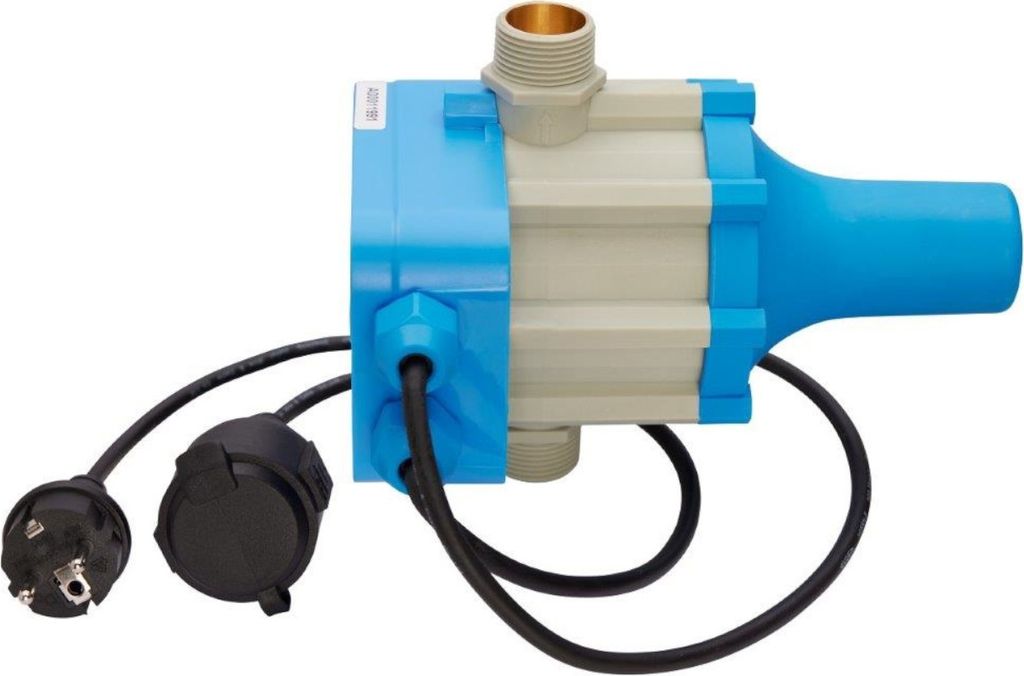

Kabellängen: Kupplung 50 cm und Stecker 80 cm
Abmessungen: 25 x 17 x 17 cm
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal sind !!
Lieferumfang:
Pumpensteuerung mit Stecker und Kupplung für max. 10 bar Betriebsdruck
Deutsche und Englische Bedienungsanleitung
!
