Güde Tischbohrmaschine GTB 13 Pro

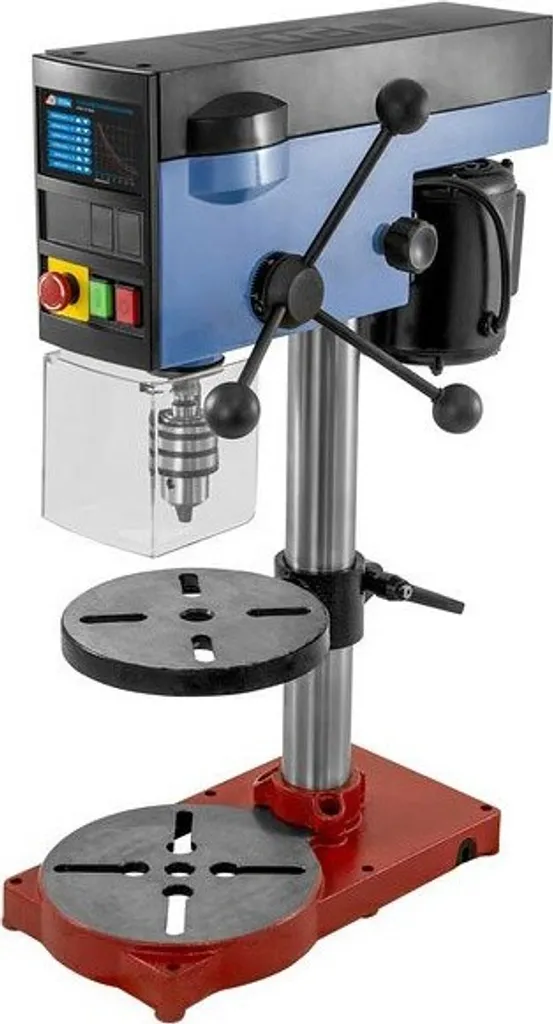

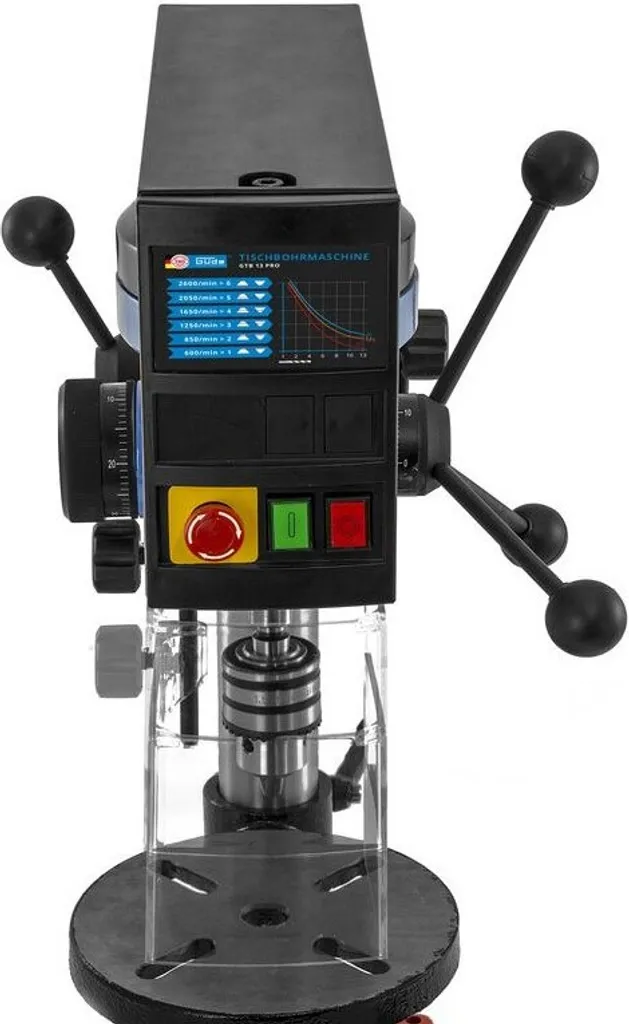

Güde Tischbohrmaschine / Ständerbohrmaschine GTB 13 PRO

Schnelles Einstellen der Spindeldrehzahl durch 6-Stufenantrieb. Einfaches und effizientes Arbeiten mit Präzisions-Zahnkranzfutter. Massiver und stufenlos höhenverstellbarer Bohrtisch, schwenk- und drehbar für jede erforderliche Arbeitsposition.

Einfach justierbarer Tiefenanschlag für präzise Serienbohrungen. Optimaler Schutz des Netzkabels durch innenliegende Kabelführung in der Maschinensäule. Absolut sicherer Stand beim stationären Einsatz durch die robuste Bodenplatte mit Befestigungspunkten.

Ausstattung:

• Hohe Rundlaufgenauigkeit (<0,02 mm)
• Zahnkranzbohrfutter 1-13 mm
• Bohrtiefenanschlag über die gesamte Spindel arretierbar.
• Sicherheit für den Anwender durch innenliegende Kabelführung in der Säule mit 3 Austrittsöffnungen
• Parallelgeführte Keilriemenspannung / Motoraufhängung
• Einfachste Keilriemenverstellung
• Geräuscharmer und vibrationsfreier Lauf
• Solider Maschinenfuß und Arbeitstisch aus Grauguß
• Maschinenkopf aus Aluminiumdruckguss

Lieferumfang:

• Maschinenkopf
• Säule
• Fußplatte
• Arbeitstisch
• Zahnkranzbohrfutter mit Schlüssel
• Bohrfutterschutz

Produktinformation

Bedienungsanleitung

• Anschluss: 230 Volt50 Hz
• Schutzklasse: I
• Motorleistung: 250 Watt
• Spindelhub: 50 mm
• Spindeldrehzahl: 620 - 2700 min-1
• Anzahl Stufen: 6
• Ausladung: 105 mm
• max. Bohrfutterspannweite: 13 mm
• min. Bohrfutterspannweite: 1 mm
• Bohrfutterkegel: B16
• Bohrdurchmesser Stahl: 13 mm
• Durchmesser des Tisches: 120 mm
• Fußplatte BxT: 180 x 330 mm
• Durchmesser der Säule: 48 mm
• Länge Anschlußkabel: 2 m
• Kabelart: H05VV-F
• Länge: 420 mm
• Breite: 250 mm
• Höhe: 590 mm
• Gewicht netto/brutto: 15 kg / 16,5 kg

Ausstattung:

• Keilriemenantrieb, Drehzahleinstellung durch Stufen-Riemenscheibe
• Keilriemenspannsystem
• Kugelgelagerte Bohrspindel
• hohe Rundlaufgenauigkeit ( < 0,02 mm)
• Zahnkranzbohrfutter 1,5-13 mm
• Bohrfutterkegel B16
• Bohrtischgröße Ø 170 mm
• Bohrtisch höhenverstellbar und 360° schwenkbar
• einstellbarer Bohrtiefenanschlag für präzise Bohrungen
• Max. Abstand Bohrfutter zum Bohrtisch 160 mm
• Max. Abstand Bohrfutter zum Standfuß 260 mm
• Standfußgröße 190 x 330 mm mit Langlöcher für Schraubstockbefestigung
• klappbarer Späneschutz
• Ein-/Ausschalter mit Nullspannungs-Auslösung

Technische Daten:

• Spannung: 230 Volt / 50 Hz
• Motorleistung: 250 Watt
• Betriebsart: S1
• Schutzklasse: I
• Leerlaufdrehzahl: 400 - 3450 U/min
• Spindelhub: 50 mm
• Anzahl der Geschwindigkeiten: 6
• Ausladung: 105 mm
• Bohrfutterspannweite: 1,5 - 13 mm
• Bohrfutterkegel: 16 B
• max. Bohrdurchmesser
  • Holz: 16 mm
  • Stahl: 13 mm
• Säulendurchmesser: 48 mm
• Länge des Anschlusskabels: 180 cm
• Anschlusskabelart: H05VV-F
• Schallleistungspegel Lwa: 72 dB
• Maße
  • Höhe: 590 mm
  • Breite: 250 mm
  • Länge: 435 mm
  • Fußplatte: 190 x 330 mm
  • Tischdurchmesser: 170 mm
• Gewicht: 15,3 kg
